Montagem com suportes para trilho DIN ou parede: sistemas ztc Edge 100i
Observação: Ao instalar o kit de montagem em trilho DIN ou na parede em um nó do ztC Edge, certifique-se de que a superfície com o logotipo Stratus está voltada para cima.

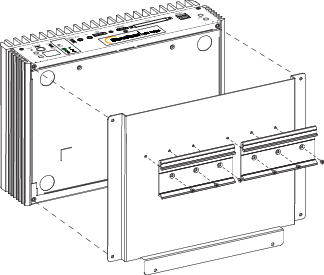

Para fixar o kit de montagem em trilho DIN:
- Remova os quatro (dois de cada lado) parafusos M3 x 6 mm de cabeça plana localizados na parte inferior do nó.
- Use os quatro parafusos de cabeça redonda M3 x 6 mm contidos na caixa de acessórios para fixar a placa de montagem em trilho DIN no nó.
- Use os seis parafusos de cabeça plana M3 x 6 mm contidos na caixa de acessórios para fixar os dois suportes de montagem em trilho DIN na placa de montagem em trilho DIN.

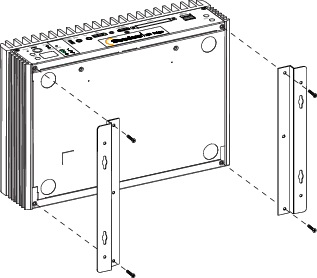

Para fixar o kit de montagem em parede:
- Remova os quatro (dois de cada lado) parafusos M3 x 6 mm de cabeça plana localizados na parte inferior do nó.
- Use os quatro parafusos de cabeça redonda M3 x 6 mm contidos na caixa de acessórios para fixar os suportes de montagem em trilho DIN no nó.
Observação: Se os parafusos forem instalados em um drywall, use buchas para parede oca a fim de garantir que a unidade não se afaste da parede devido à tensão prolongada no cabo e no conector de energia. Use um parafuso com diâmetro máximo de 0,166 polegadas (3,5 mm) e diâmetro mínimo da cabeça de 0,216 polegadas (5,5 mm).
