DIN 轨和墙壁安装支架装置：ztC Edge 100i系统
注意： 在将 DIN 轨或墙壁安装套件安装在 ztC Edge节点上时，确保带有 Stratus 徽标的面朝上。

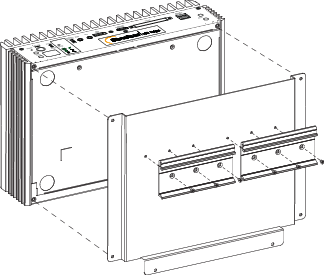

要附加 DIN 轨安装套件：
- 卸下位于节点底部的四颗（每侧两颗）平头 M3 x 6mm 螺丝。
- 使用位于附件盒中的四颗 M3 x 6mm 圆头螺丝，将 DIN 轨安装板附加到节点上。
- 使用位于附件盒中的六颗平头 M3 x 6mm 螺丝，将两个 DIN 轨安装支架附加到 DIN 轨安装板上。

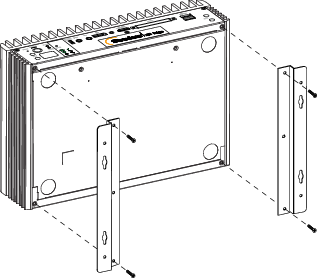

要附加墙壁安装套件：
- 卸下位于节点底部的四颗（每侧两颗）平头 M3 x 6mm 螺丝。
- 使用位于附件盒中的四颗 M3 x 6mm 圆头螺丝，将墙壁安装支架附加到节点上。
注意： 如果将螺丝安装在干式墙中，则使用空心墙锚，确保不会因电缆和电源连接器上的长时间的张力而导致该装置脱离墙壁。使用最大直径为 0.166 in.(3.5 mm)、 头部直径最小为 0.216 in.(5.5 mm) 的螺丝。
