Conexão de cabos Ethernet

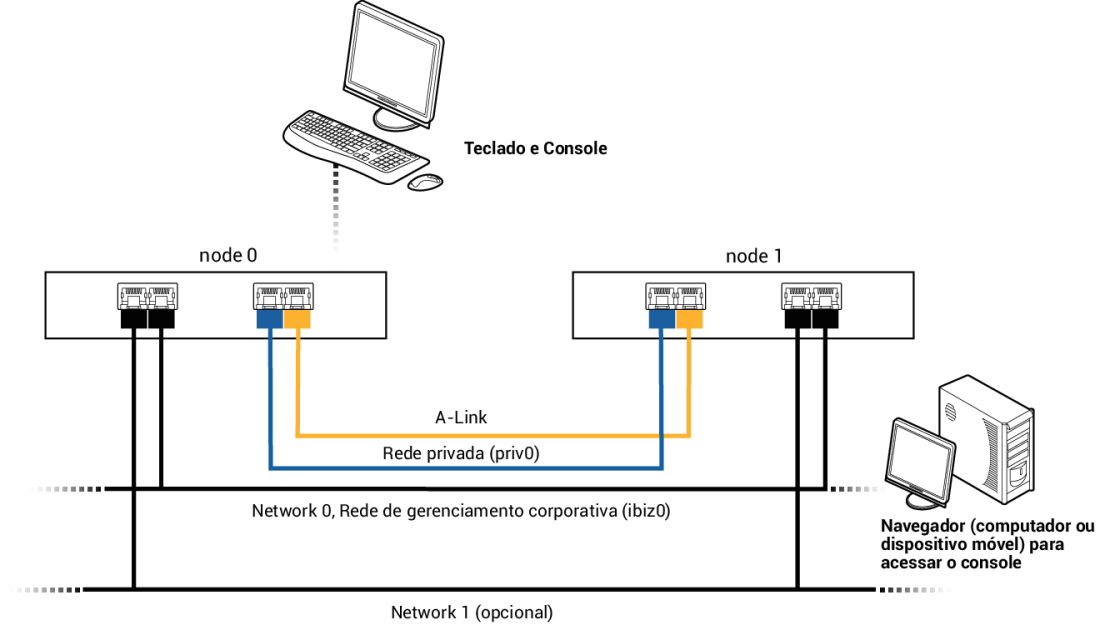

Ao implantar um sistema ztC Edge, é necessário conectar os cabos Ethernet. A seguinte ilustração mostra as conexões cabeadas de Ethernet da configuração de rede de um sistema configurado com dois nós. (O teclado e o console podem se conectar ao node0 ou node1. A ilustração mostra a conexão ao node0.) Em um sistema configurado para um nó, siga as instruções abaixo para conectar os cabos Ethernet à P1 para a network0 (ibiz0) e, opcionalmente, à P2 para a network1 (ibiz1).

Ao implantar o sistema (consulte Implantação do sistema), conecte:

• O cabo azul da priv0 da porta incorporada A2 no node0 para a mesma porta incorporada no node1.
• O cabo amarelo da A-Link1 da porta incorporada A1 no node0 para a mesma porta incorporada no node1.

Na network0 (ibiz0), conecte um cabo Ethernet da P1 de cada nó a uma rede que seja acessível a partir do computador de gerenciamento remoto. Na network1 (ibiz1) opcional, é possível conectar um cabo Ethernet da P2 em cada nó à rede adicional.

Faça alterações à rede (caso seja necessário) como preparo para as seguintes conexões. Em seguida, efetue a etapa seguinte, em Implantação do sistema.
