Montagem com suportes para trilho DIN ou parede: sistemas ztc Edge 100i

Observação: Ao instalar o kit de montagem em trilho DIN ou na parede em um nó do ztC Edge, certifique-se de que a superfície com o logotipo Stratus está voltada para cima.

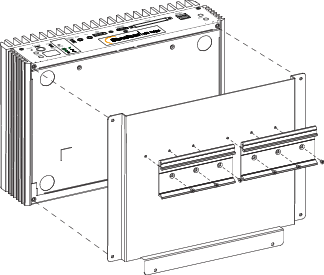

Para fixar o kit de montagem em trilho DIN:

Remova os quatro (dois de cada lado) parafusos M3 x 6 mm de cabeça plana localizados na parte inferior do nó.
Use os quatro parafusos de cabeça redonda M3 x 6 mm contidos na caixa de acessórios para fixar a placa de montagem em trilho DIN no nó.

Use os seis parafusos de cabeça plana M3 x 6 mm contidos na caixa de acessórios para fixar os dois suportes de montagem em trilho DIN na placa de montagem em trilho DIN.

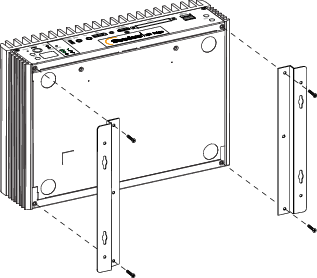

Para fixar o kit de montagem em parede:

Remova os quatro (dois de cada lado) parafusos M3 x 6 mm de cabeça plana localizados na parte inferior do nó.

Use os quatro parafusos de cabeça redonda M3 x 6 mm contidos na caixa de acessórios para fixar os suportes de montagem em trilho DIN no nó.

Observação: Se a unidade for montada em um drywall ou material similar, use buchas para parede oca compatíveis com o material, a fim de garantir que a unidade não se afaste da parede devido à tensão prolongada sobre os cabos. Utilize parafusos com o diâmetro mínimo de 0,138 polegadas. (3,5 mm), comprimento mínimo: 1,5 polegadas. (38,1 mm) e diâmetro mínimo da cabeça de 0,216 polegadas. (5,5 mm). Assegure-se de que os parafusos sejam compatíveis com a bucha para parede oca selecionada.
